체인링은 라이더의 힘이 자전거에 전달되는 첫 번째 접점입니다. 페달을 밟을 때 발생하는 토크를 받고, 체인과의 마찰을 견디며 변속 시 체인을 지정된 위치로 이동시켜야 합니다. 각 부위마다 강성, 내마모성, 정밀한 형상 등 서로 다른 물리적 조건이 요구됩니다.

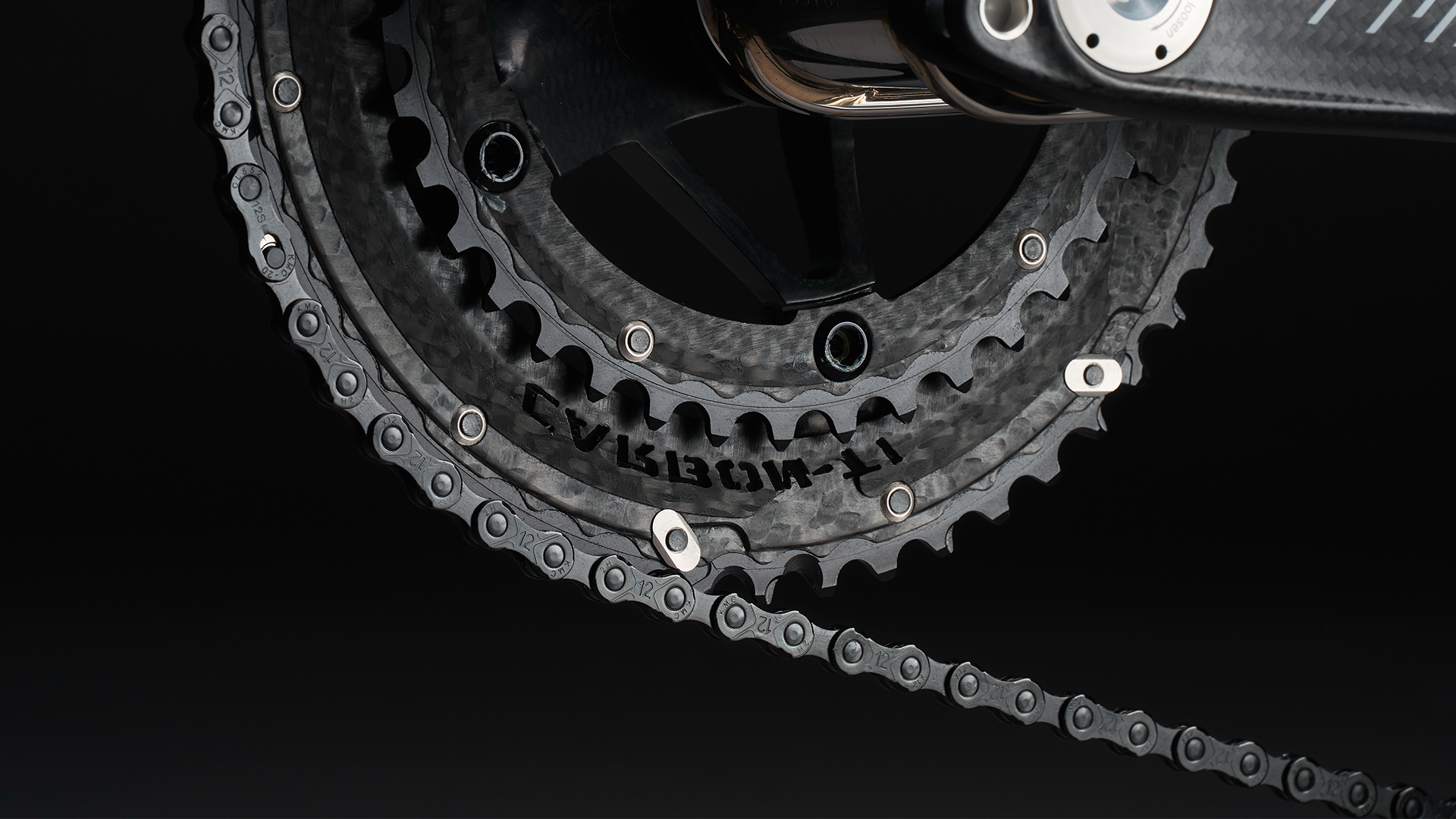

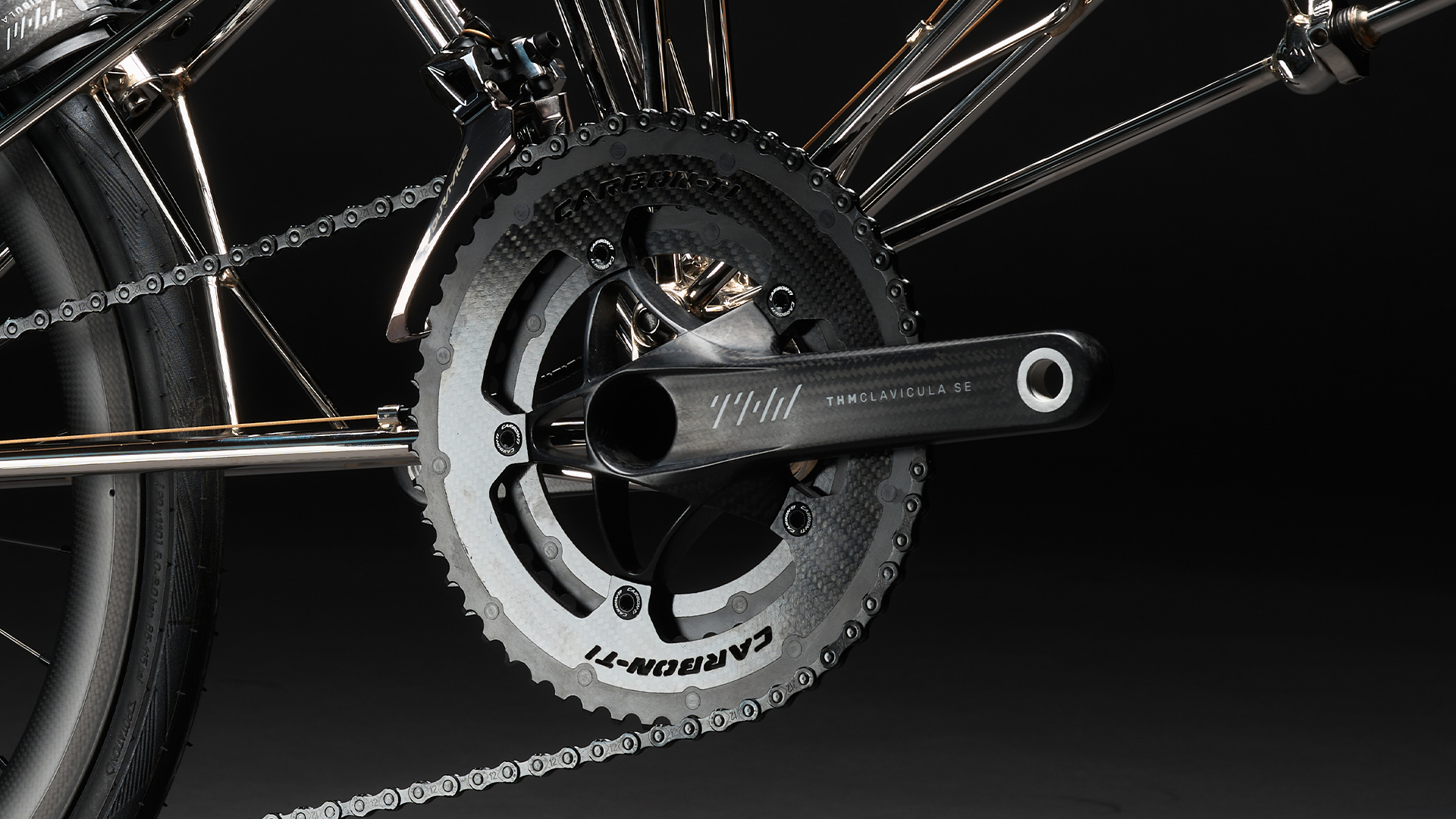

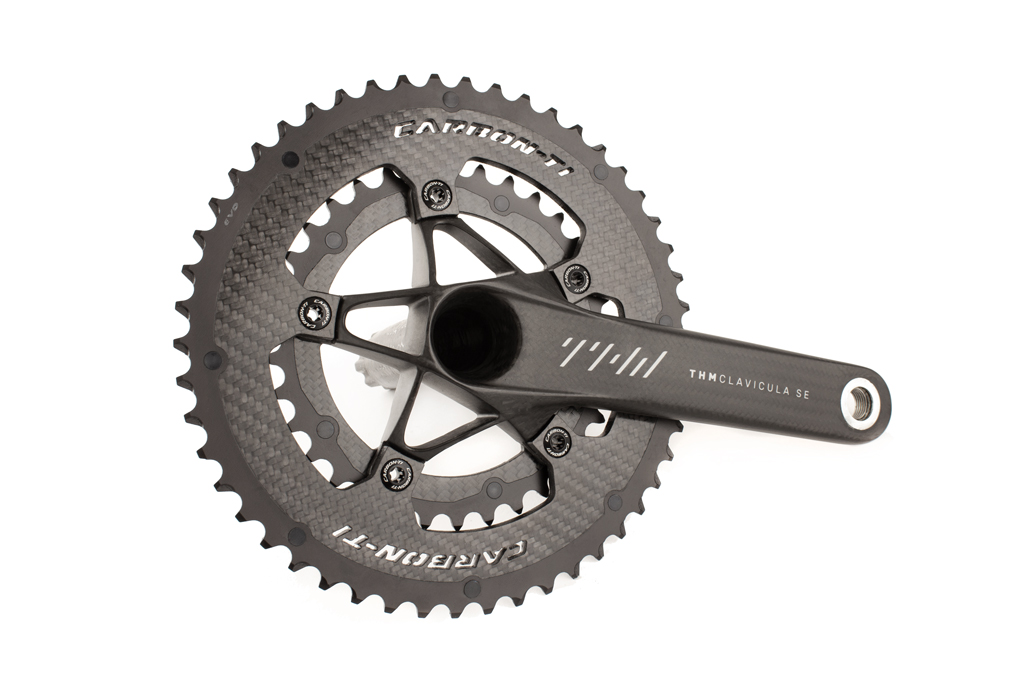

이탈리아 카본티(Carbon-Ti)는 체인링을 기능별로 구분하여 각 부위에 적합한 소재를 배치하는 방식을 채택했습니다. X-CarboRing은 카본 파이버, 알루미늄, 티타늄 세 가지 소재를 결합한 하이브리드 구조로 설계되었습니다.
센터 바디 왜 카본 파이버인가
체인링의 크랭크 장착부에서 톱니까지 이어지는 센터 플레이트는 무게 비중이 높은 부분입니다. 이 부위에는 마모 저항보다 구조 강성이 요구됩니다. 페달링 토크 전달 시 플레이트가 비틀리지 않아야 변속 정밀도와 동력 전달 효율을 유지할 수 있습니다.
카본 파이버는 이 조건에서 금속 소재보다 유리합니다. 가벼운 무게로 필요한 강성을 확보할 수 있고, 섬유 방향을 설계해 하중이 집중되는 방향의 강성을 높일 수 있습니다. X-CarboRing의 센터 바디에는 3K 유광 구조용 카본 파이버가 사용되어, 실제 하중을 지지하는 구조재 역할을 수행하며 무게를 절감합니다.
톱니 링, 왜 알루미늄인가
톱니는 체인 롤러와 지속적으로 마찰하는 부위입니다. 카본 파이버는 인장 강성은 높지만 국부적인 마모와 충격에 취약하여 체인과의 마찰 환경에서는 수명이 제한적입니다. 또한 변속 성능에 필요한 미세한 톱니 형상을 정밀하게 구현하기 어렵습니다.
따라서 X-CarboRing의 톱니에는 AL7075-T6 알루미늄 합금이 적용됩니다. 강도와 경도가 높은 합금으로 CNC 정밀 가공이 가능한 소재입니다. 카본티는 톱니를 개별 가공하여 체인의 진입과 이탈에 맞춘 고유 형상을 적용했습니다. 마모 저항과 형태 정밀도를 모두 확보하기 위한 선택입니다.

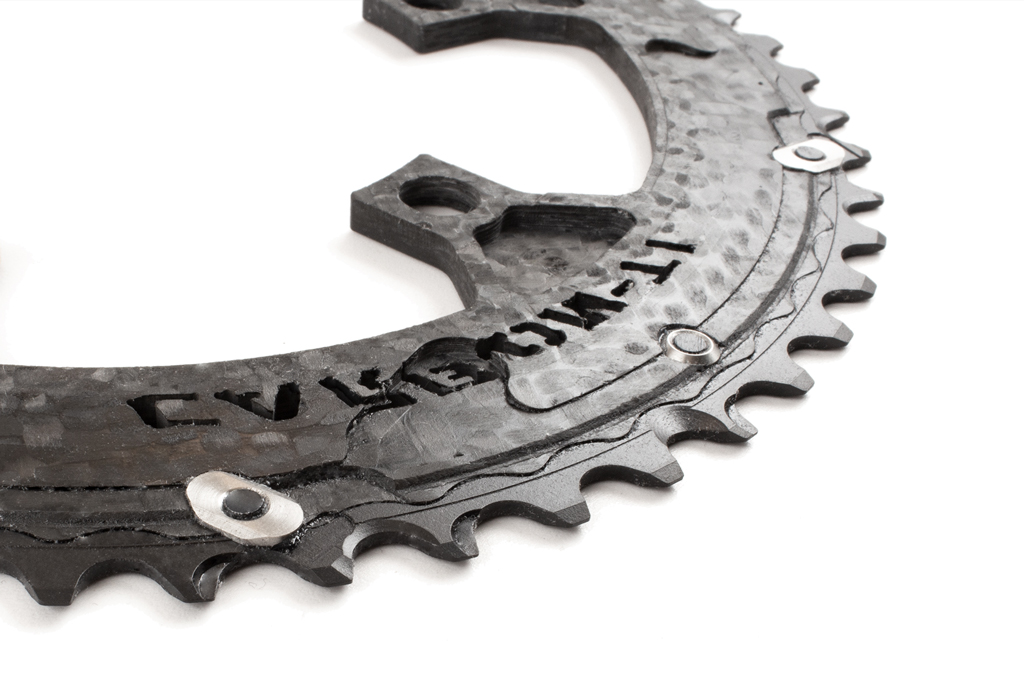

시프트 핀, 왜 티타늄인가
변속 시 체인을 이너 링에서 아우터 링으로 이동시키는 역할은 체인링 안쪽에 결합된 시프트 핀이 담당합니다. 이 부품은 변속 시 체인의 하중을 점 접촉으로 견뎌야 하며, 반복적인 변속에도 본래의 형상을 유지해야 합니다. 핀의 형상이 변형되면 변속 품질이 저하됩니다.
이에 사용된 소재는 Grade 5 티타늄(Ti-6Al-4V 합금)입니다. 강철과 유사한 강도를 가벼운 무게로 구현하며 피로 저항과 내마모성이 높습니다. CNC 가공된 티타늄 핀은 카본 바디에 결합되어, 기계식 및 전자식 디레일러 환경에서 정확한 변속이 이루어지도록 작동합니다.
소재의 역할 분담이 만드는 결과
정리하면 카본티 엑스카보링 X-CarboRing의 설계 철학은 한 문장으로 요약됩니다.
하중은 카본이, 마모는 알루미늄이, 변속은 티타늄이 담당한다는 것입니다. 통짜 알루미늄 체인링은 하나의 소재가 세 가지 역할을 모두 감당해야 하지만, X-CarboRing은 각 기능에 최적인 소재를 배치함으로써 무게와 강성, 변속 성능이라는 세 마리 토끼를 동시에 잡습니다.
최신 세대인 X-CarboRing EVO는 이 구조를 한 단계 더 다듬었습니다.
SRAM AXS 12단 전용 X-AXS 체인링에서 검증된 혁신을 이어받아, 더 두꺼운 카본 플레이트로 강성을 높이고 그만큼 정밀해진 CNC 가공과 재설계된 티타늄 요소를 통해 체인링 간 변속을 한층 더 부드럽게 완성했습니다. 물론 설계부터 생산까지 전 과정은 100% 이탈리아에서 이루어집니다.
체인링 하나에 세 가지 소재를 쓰는 일은 분명 비효율적인 방식입니다. 그러나 그 비효율을 감수할 때만 도달할 수 있는 완성도가 있습니다. 카본티 엑스카보링 X-CarboRing이 오랫동안 경량 로드 체인링의 기준으로 남아 있는 이유입니다.
